二维码门禁读卡器接线方法

作者：塞伯罗斯　　发布日期：2022-05-23 09:55:42 　 阅读 252 次

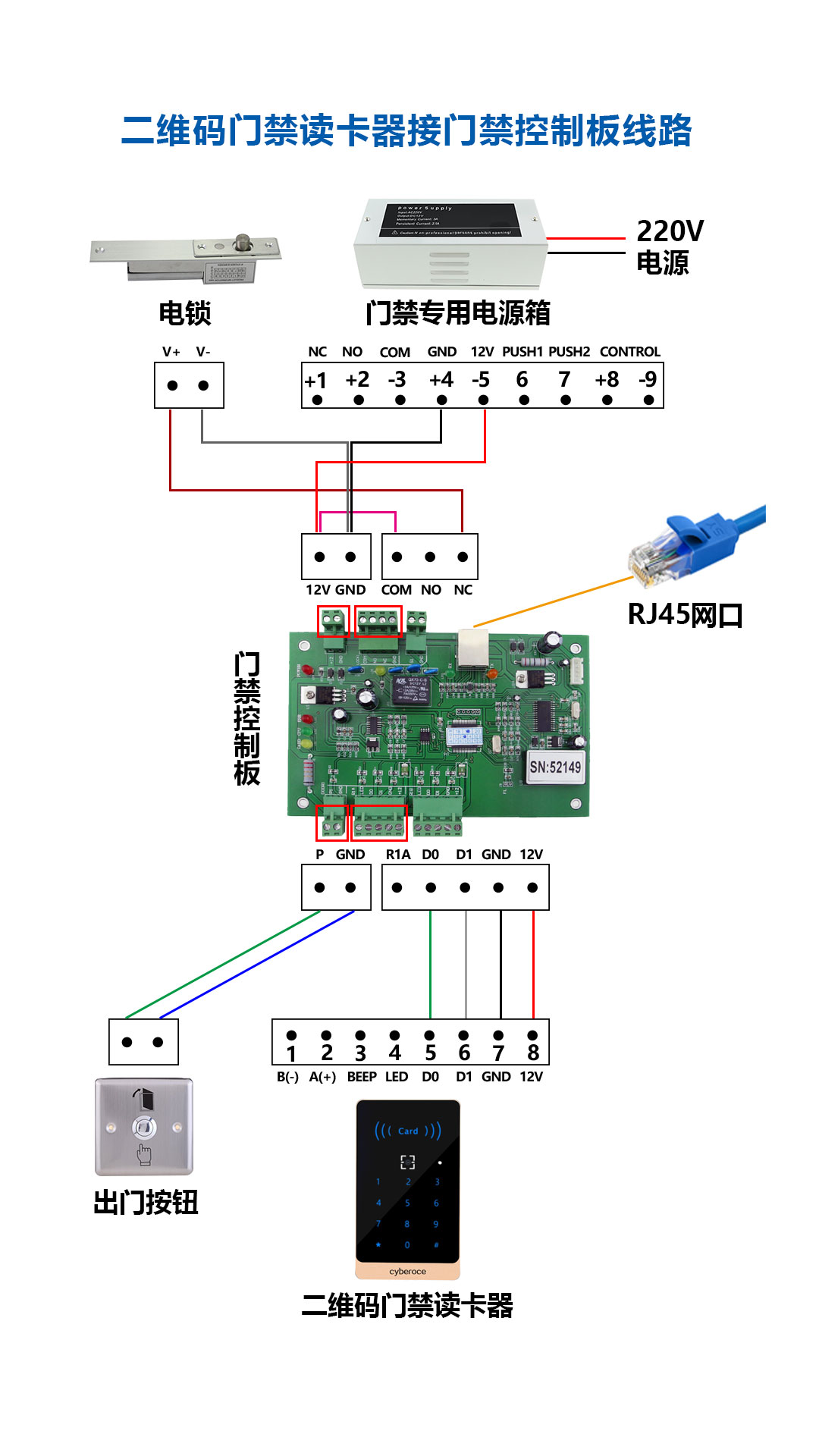

       二维码门禁读卡器接线方法，二维码门禁读卡器接门禁控制板、门禁专用电源、电锁、出门按钮、网络。



二维码门禁读卡器

12V接门禁控制板12V

GND接门禁控制板GND

D1接门禁控制板D1

D0接门禁控制板D0

出门按钮

一端接门禁控制板P

一端接门禁控制板GND

电锁

V+接门禁控制板NC

V-接门禁控制板GND

门禁专用电源箱

GND接门禁控制板GND

12V接门禁控制板12V

门禁控制板

门禁控制板12V接门禁控制板COM

网口接RJ45水晶头网络
