二维码门禁一体机接线

作者：塞伯罗斯　　发布日期：2022-05-17 09:27:20 　 阅读 181 次

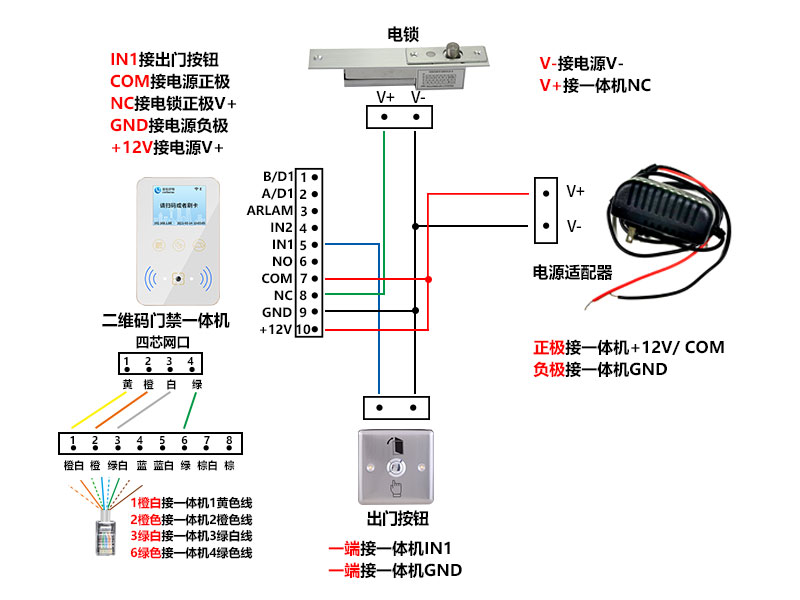

二维码门禁一体机如何接电源适配器、电锁、出门按钮、网线？



二维码门禁一体机

IN1接出门按钮

COM接电源正极

NC接电锁正极V+

GND接电源负极

+12V接电源V+

电锁

V-接电源V-

V+接一体机NC

电源适配器

V+接一体机+12V/ COM

V-接一体机GND

出门按钮

一端接一体机IN1

一端接一体机GND
