二维码门禁一体机接线安装

作者：塞伯罗斯　　发布日期：2022-05-16 10:01:29 　 阅读 279 次

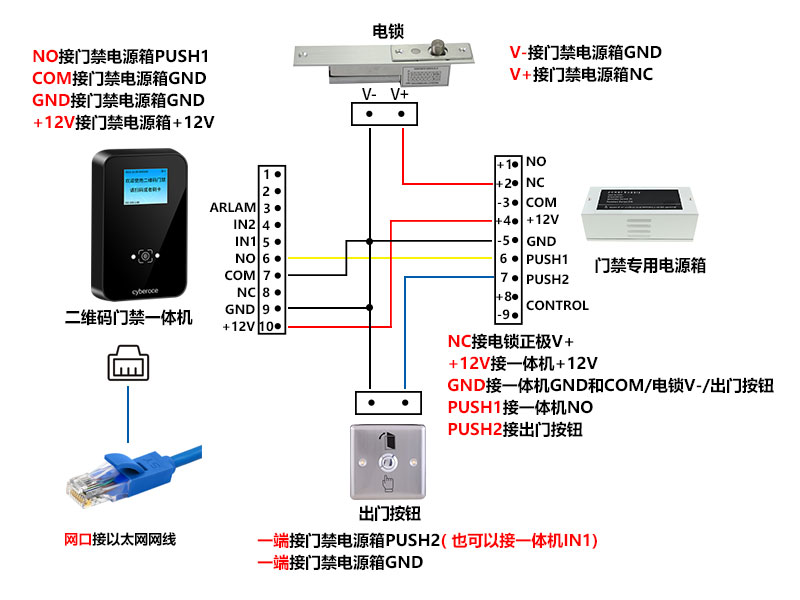

二维码门禁一体机接线安装教程



二维码门禁一体机

NO接门禁电源箱PUSH1

COM接门禁电源箱GND

GND接门禁电源箱GND

+12V接门禁电源箱+12V

门禁电源箱

NC接电锁正极V+

+12V接一体机+12V

GND接一体机GND和COM/电锁V-/出门按钮

PUSH1接一体机NO

PUSH2接出门按钮

电锁

V-接门禁电源箱GND

V+接门禁电源箱NC

出门按钮

一端接门禁电源箱PUSH2( 也可以接一体机IN1)

一端接门禁电源箱GND

网口

接RJ45水晶头网口（可以直连WIFI或者使用4G物联卡）
