二维码门禁一体机怎么接闸机

作者：塞伯罗斯　　发布日期：2022-01-21 16:02:58 　 阅读 162 次

       有很多客户购买了二维码门禁一体机是安装在闸机上的，也反馈到一体机和闸机怎么接线？

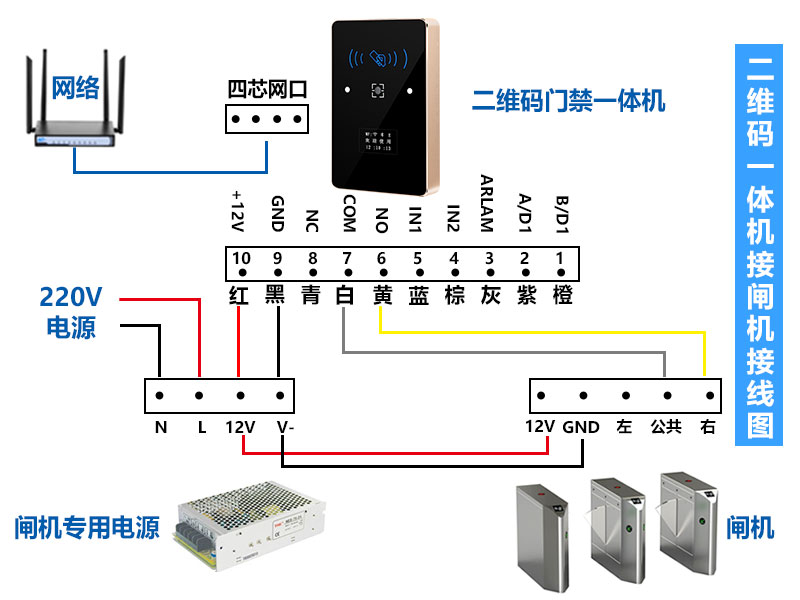

      下面我们来教大家一体机和闸机的接线方法

       二维码门禁一体机：

       四芯网口接网络

       +12V接闸机专用电源12V

       GND接闸机专用电源V-

       COM接闸机公共端

       NO接闸机右端



       闸机：

       12V接闸机专用电源12V

       GND接闸机专用电源V-

       GND接闸机专用电源V-

       公共端接一体机COM

       右端接一体机NO

       闸机专用电源：

       12V接闸机12V/一体机+12V

       V-接闸机GND/一体机GND

       L接220V电源正极

       N接220V电源负极
